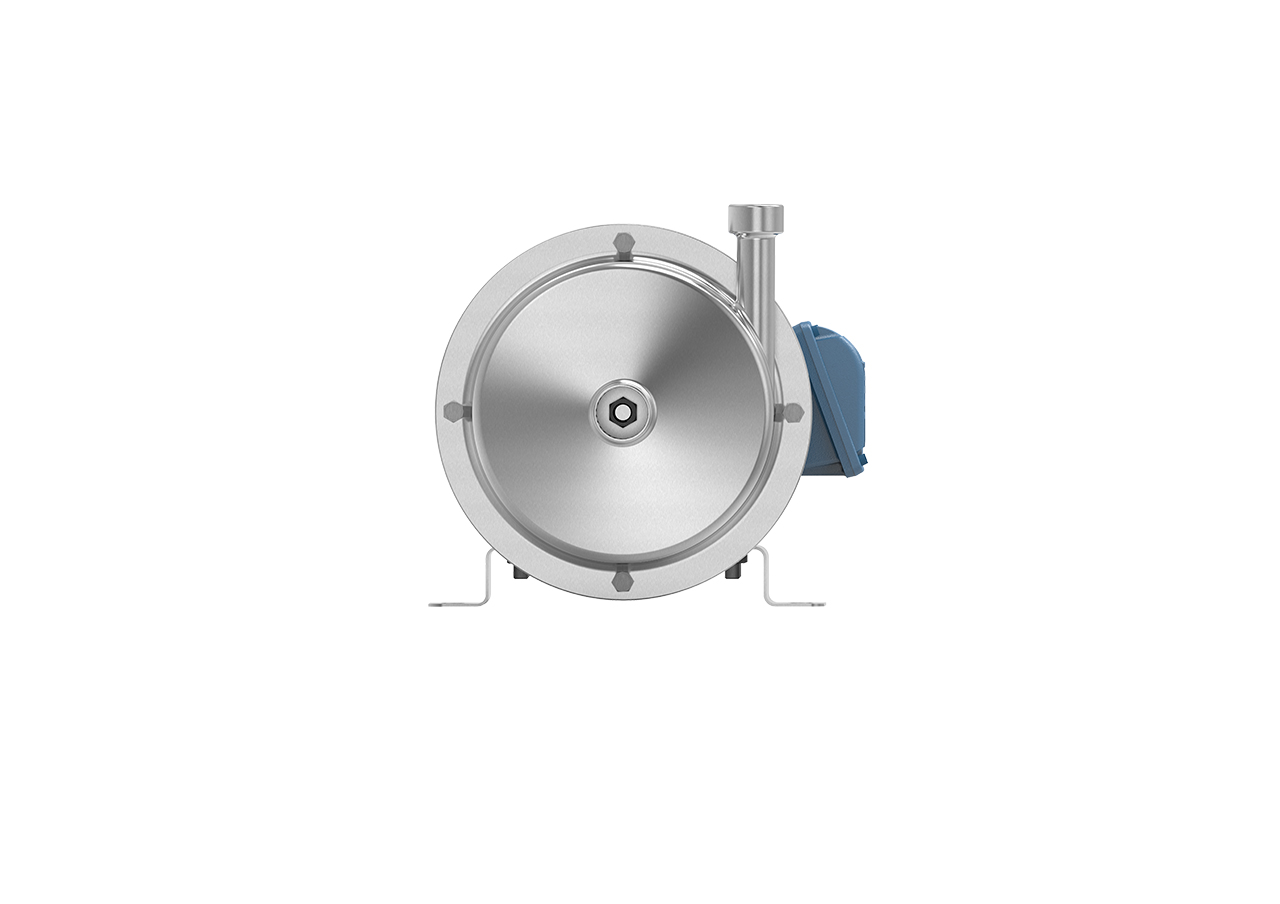

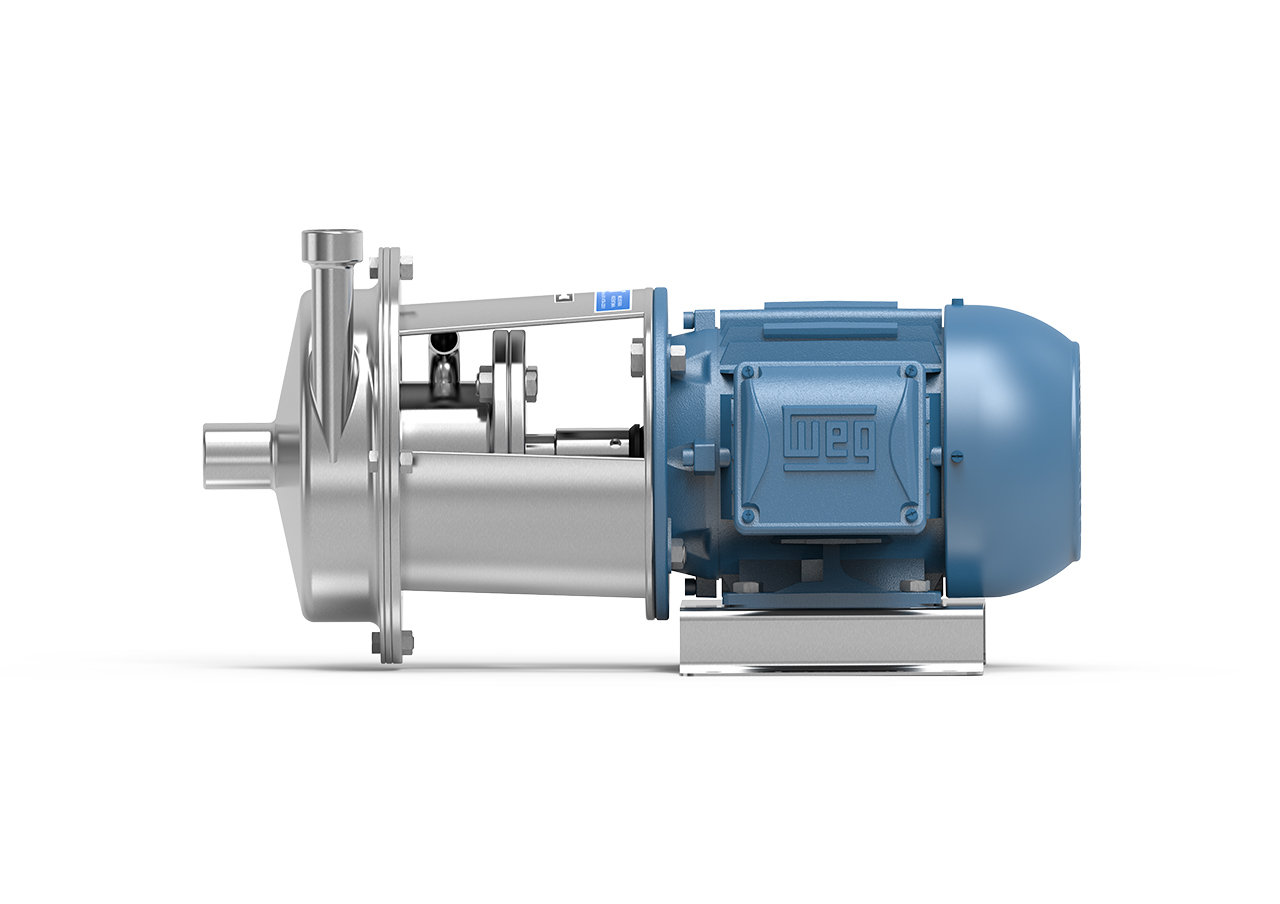

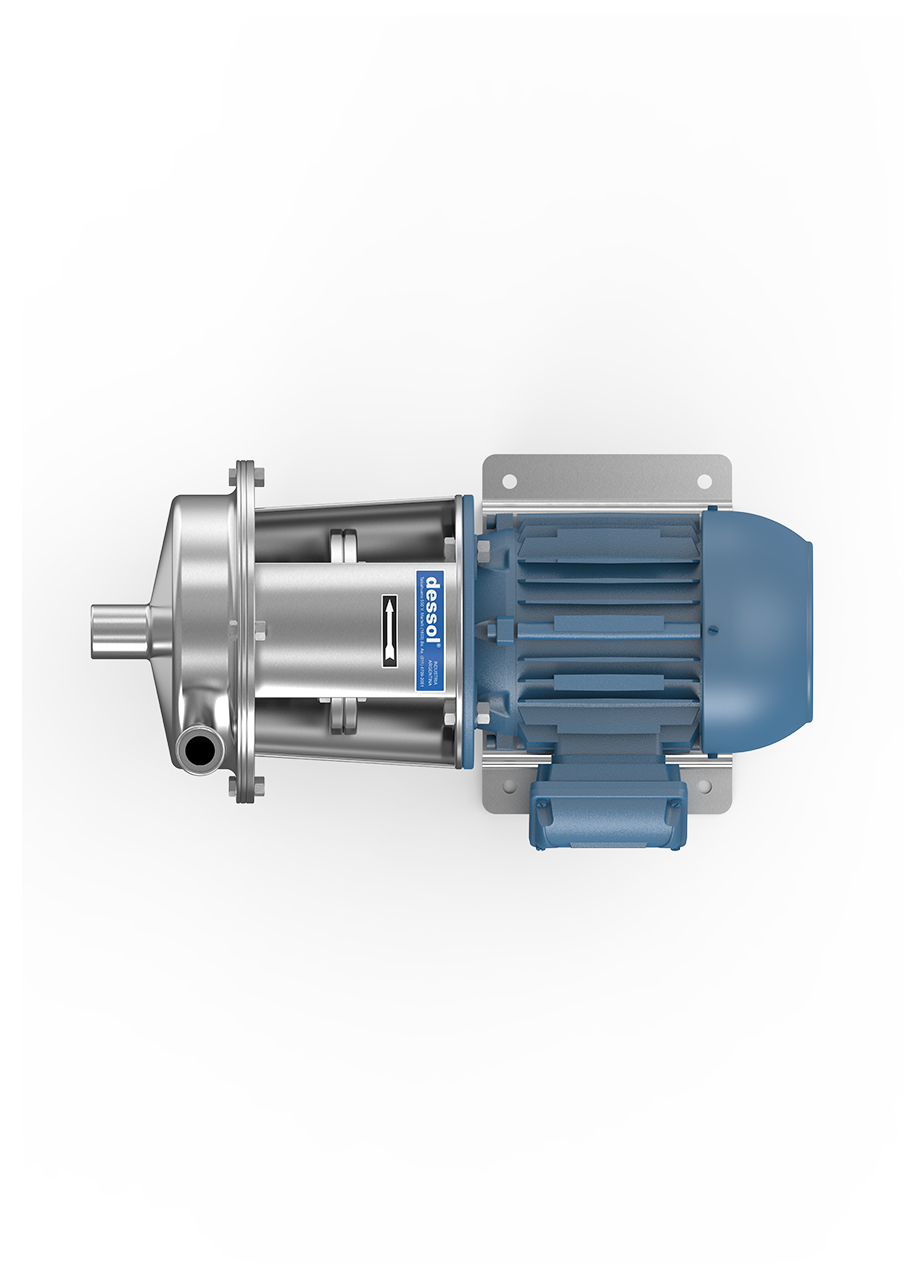

Serie QE - 2P - 0.5 a 50 HP

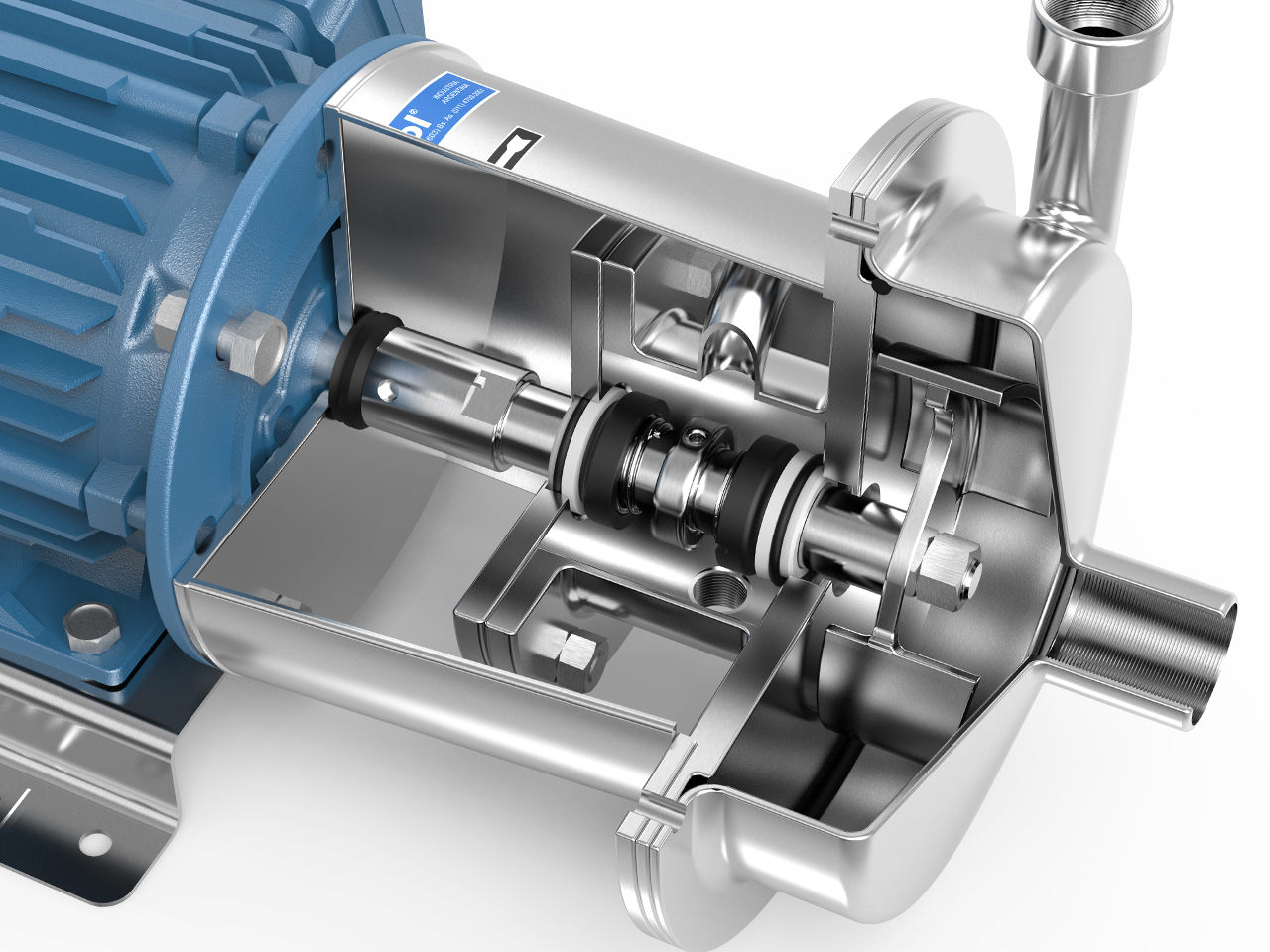

Para aplicaciones corrosivas, con mayor presión que caudal. Posee contratapa extraíble, posibilidad de sello externo y doble sello refrigerado.

Ventajas Dessol

Amplio stock y entrega Inmediata.
Servicio Post-Venta sin caducidad.
Productos Nacionales y repuestos en stock garantizados.
Bajo costo de mantenimiento.

Solicitar presupuesto

Diseñadas para aplicaciones industriales con líquidos altamente corrosivos donde se requiere mayor presión que caudal. La contratapa extraíble y la posibilidad de configurar sello externo o doble sello refrigerado las hace ideales para procesos químicos, petroleros y de tratamiento de efluentes.

Caudales hasta 100 m³/h
Presiones hasta 10.4 Kg/cm²
Temperaturas de bombeo hasta 100° C

CURVAS Y RENDIMIENTOS

MODELO			MOTOR		Ø ROTOR	CAUDAL m³/h																																N° de curva
DESCARGA	CODIGO	TUBO	HP	RPM	Ø ROTOR	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	55	60	70	80	90	100	N° de curva
	160	25	0,5	2800	100	16	14,5	12,5	10,5	7,5	4,5																											101.543
	160	25	0,75	2800	105	17	15,5	14	12	10	7,5	4,5																										101.544
	160-200	25	1	2800	120	22	20,5	18,5	16	12,5	9	4,5																										101.545
	160-200	25	1,5	2800	125	25	24	22,5	21	18,5	16	13	10	6																								101.548
	160-200	25	2	2800	140	33	32	31	29	27,5	25,5	23	20	17	14	10																						101.546
	200	25	3	2800	152	39,5	39	38	36	33,5	30	26	21	15	8,5																							101.547
	200-250	25	4	2800	160	43	42,5	42	41	39	37	35	32	29	25	21	16																					101.554
	200-250	25	5,5	2800	170	50	51	52	52	50	48	45	41	36	30	22	14																					101.555
	200-250	25	7,5	2800	175	52	52	52	50	50	48	46	45	43	42	40	36	32	28																			101.556
	250	25	7,5	2800	226	70	69	68	67	66	65	64	62	60																								101.563
	250-300	25	10	2800	196	66	66	65	65	64	62,5	62	60	58	57	55	52,5	51	48	46	42,5	40	36															101.564
	250-300	25	12,5	2800	220	79,5	79	78	77	74	72,5	70,5	68,5	66	63,5	61	58	54	51																			101.565
	160-200	33	1,5	2800	120	25	24	23	21,5	20,5	19	17,5	16	14	12,5	10,5																						101.549
	160-200	33	2	2800	120	25	25	24,5	23	22	21	20	18,5	17	15	13,5	12																					101.550
	200-250	33	3	2800	130	26	26	25,5	25	24,5	23,5	22,5	21,5	20,5	19	17,5	16	14	12																			101.551
	200-250	33	4	2800	138	34	33,5	33	32,5	31,5	31	30	29	28	26,5	25,5	24	22,5	21	19	18,5																	101.557
	200-250	33	5,5	2800	150	37	37	36	35	34	33	32	31	29	27	26	26	24	22	22	20	18	15	12	11	9												101.558
	200-250	33	7,5	2800	165	44	44	43	43	42	41	40	39	38	37	36	35	34	33	32	30	29	27	26	24	23	21	19	18									101.559
	160-200	38	2	2800	120	23	23	22	22	21	21	20	19	18	17	16	15	14	13																			101.552
	160-200	38	3	2800	130	29	29	28	28	27	27	26	25	24	23	21	20	18	17	15	13	11																101.553
	200-250	38	4	2800	135	33	32	31	30	30	29	28	27	26	25	23	22	21	20	18	17	15																101.560
	200-250	38	5,5	2800	150	36	35	35	35	35	34	34	33	32	31	29	28	26	24	22	20	17	14															101.561
	200-250	38	7,5	2800	165	37	36	35	35	34	34	33	33	32	32	31	30	29	28	26	26	25	25	24	23	22	21	20	18									101.562
	250-300	38	10	2800	170	44	43	43	42	42	41	41	40	40	39	38	37	36	35	34	33	32	31	30	29	27	25	24	22	20	19	14	9					101.566
	250-300	38	12,5	2800	180	51	50	50	49	49	48	48	47	46	46	45	44	44	43	42	47	40	39	38	38	37	36	35	33	32	31	28	25	19				101.567
	250-350	38	15	2800	191	57	57	57	57	57	57	56	55	55	54	54	53	53	52	51	50	49	49	48	47	46	45	43	42	41	40	36						101.570
	250-350	38	20	2800	210	70	69	69	69	69	69	68	67	66	65	65	64	63	63	63	62	60	58	57	56	55	54	53	52	50	47	45	38	33				101.571
	250-350	38	25	2800	228	77	77	77	77	77	77	77	77	76	76	75	75	74	73	72	72	72	71	69	68	67	66	65	63	61	61	57	54	53				101.572
	300-350	38	15	2800	232	86	85	83	83	82	81	81	80	79	79	78	77	75	74																			101.577
	300-350	38	20	2800	240	90	89	88	87	86	86	84	84	89	82	81	79	77	76	76	76	74	74															101.578
	300-350	38	25	2800	244	95	95	95	94	93	93	93	93	92	91	91	91	90	89	88	87	86	85	85	85	85	85											101.579
	300-350	38	30	2800	262	104	103	103	102	101	101	100	99	99	98	97	97	95	95	94	94	93	92	92	91	91	90											101.580
	250-300	50	10	2800	140	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25	24	24	24	24	24	24	23	22	22	21	21	20	17	15			101.568
	250-300	50	12,5	2800	150	30	30	30	30	30	30	30	30	30	30	30	30	30	29	28	28	28	28	27	27	27	27	27	26	26	26	26	25	23	20	17		101.569
	250-350	50	15	2800	160	37	37	36	36	36	36	36	36	36	36	35	35	35	35	34	34	34	34	34	33	33	32	32	32	32	31	30	28	25	22			101.573
	250-350	50	20	2800	180	48	48	48	48	48	48	48	48	48	48	48	48	48	48	48	47	47	47	47	46	46	46	45	45	44	44	43	41	39	34			101.574
	250-350	50	25	2800	200	59	59	59	59	59	59	59	59	59	59	59	59	59	59	59	59	59	58	58	58	58	57	57	57	56	56	55	53	51	47	44	40	101.575
	250-350	50	30	2800	—	71	71	71	71	71	71	71	71	71	71	71	71	71	71	71	71	71	71	71	71	70	70	70	70	69	69	69	68	66	64	60		101.576

Valores expresados en metros de columna de agua (m.c.a.) según caudal en m³/h.

PLANO

DIMENSIONES

MODELO		MOTOR			CONEXION ESTANDAR		MEDIDAS												PESO
CODIGO	TUBO	HP	RPM	CARCASA	ASP	IMP	A	B	C	D	E	F	G	H	I	J	K	L	KG
160	25	0,5	2800	71	1"	¾"	402	70	68	120	71	230	190	111	7	110	150	472	20,5
160	25	0,75	2800	71	1"	¾"	402	70	68	120	71	230	190	111	7	110	150	472	21,5
160-200	25	1	2800	80	1"	¾"	418	70	68	120	80	243	203	120	10	120	160	488	27,5
160-200	25	1,5	2800	80	1"	¾"	418	70	68	120	80	243	203	120	10	120	160	488	31,5
160-200	25	2	2800	90S	1"	¾"	437	70	68	120	90	262	222	130	10	142	182	507	33
200	25	3	2800	90L	1"	¾"	469	78	87	143	90	262	222	130	10	190	182	547	39,5
200-250	25	4	2800	100	1"	1"	519	76	87	149	100	270	230	140	12	190	230	595	51,5
200-250	25	5,5	2800	112	1"	1"	537	76	87	149	112	320	280	162	12	190	230	613	50
200-250	25	7,5	2800	112	1½"	1"	537	83	87	149	112	320	280	162	12	190	230	620	61
250	25	7,5	2800	112	1"	1"	537	81	105	180	112	320	280	162	12	180	230	618	70
250-300	25	10	2800	132S	1½"	1"	599	88	105	180	132	338	298	176	14	180	220	687	91
250-300	25	12,5	2800	132M	1"	1"	637	81	105	180	132	338	298	176	14	120	220	718	91
160-200	33	1,5	2800	80	1¼"	1"	421	70	64	120	80	243	203	120	10	142	160	491	27,5
160-200	33	2	2800	90S	1½"	1¼"	433	81	64	120	90	262	222	130	10	142	182	514	29
200-250	33	3	2800	90L	1½"	1¼"	479	87	84	149	90	262	222	130	10	190	182	566	35,5
200-250	33	4	2800	100	1½"	1"	515	87	84	149	100	270	230	140	12	190	230	602	37,5
200-250	33	5,5	2800	112	1½"	1"	533	87	84	149	112	320	280	162	12	190	230	620	50
200-250	33	7,5	2800	112	1½"	1"	533	87	84	149	112	320	280	162	12	120	230	620	61
160-200	38	2	2800	90S	1½"	1¼"	437	77	61	120	90	262	222	130	10	142	160	514	33
160-200	38	3	2800	90L	1½"	1¼"	462	77	61	120	90	262	222	130	10	190	182	539	34,5
200-250	38	4	2800	100	1½"	1¼"	515	87	81	149	100	270	230	140	12	190	230	602	42,5
200-250	38	5,5	2800	112	1½"	1¼"	533	87	81	149	112	320	280	162	12	190	230	620	50
200-250	38	7,5	2800	112	2"	1½"	532	96	81	149	112	320	280	162	12	180	230	628	61
250-300	38	10	2800	132S	2"	2"	595	100	81	180	132	338	298	176	14	180	220	695	91
250-300	38	12,5	2800	132M	2½"	2"	633	107	99	180	132	338	298	176	14	180	220	740	91
250-350	38	15	2800	160M	3"	2"	747	127	99	219	160	420	380	216	14	330	380	874
250-350	38	20	2800	160M	3"	2"	747	127	99	219	160	420	380	216	14	330	380	874
250-350	38	25	2800	160L	3"	2"	791	127	99	219	160	420	380	216	14	330	380	918
300-350	38	15	2800	160M	2"	1½"	786	114	169	206	160	420	380	216	14	330	380	900
300-350	38	20	2800	160M	2"	1½"	786	114	169	206	160	420	380	216	14	330	380	900
300-350	38	25	2800	160L	3"	2"	830	127	169	206	160	420	380	216	14	330	380	957
300-350	38	30	2800	180M	3"	2"	890	127	169	206	180	420	380	236	14	330	380	1017
250-300	50	10	2800	132S	3"	2"	595	113	143	180	132	338	298	176	14	180	220	708
250-300	50	12,5	2800	132S	3"	2"	595	113	143	180	132	338	298	176	14	180	220	708
250-350	50	15	2800	160M	3"	2"	747	127	143	219	160	420	380	216	14	330	380	874
250-350	50	20	2800	160M	3"	2"	747	127	143	219	160	420	380	216	14	330	380	874
250-350	50	25	2800	160L	3"	2"	791	127	143	219	160	420	380	216	14	330	380	918
250-350	50	30	2800	180M	3"	2"	851	127	143	219	180	420	380	236	14	360	400	978

Medidas en mm. Peso en kg.
