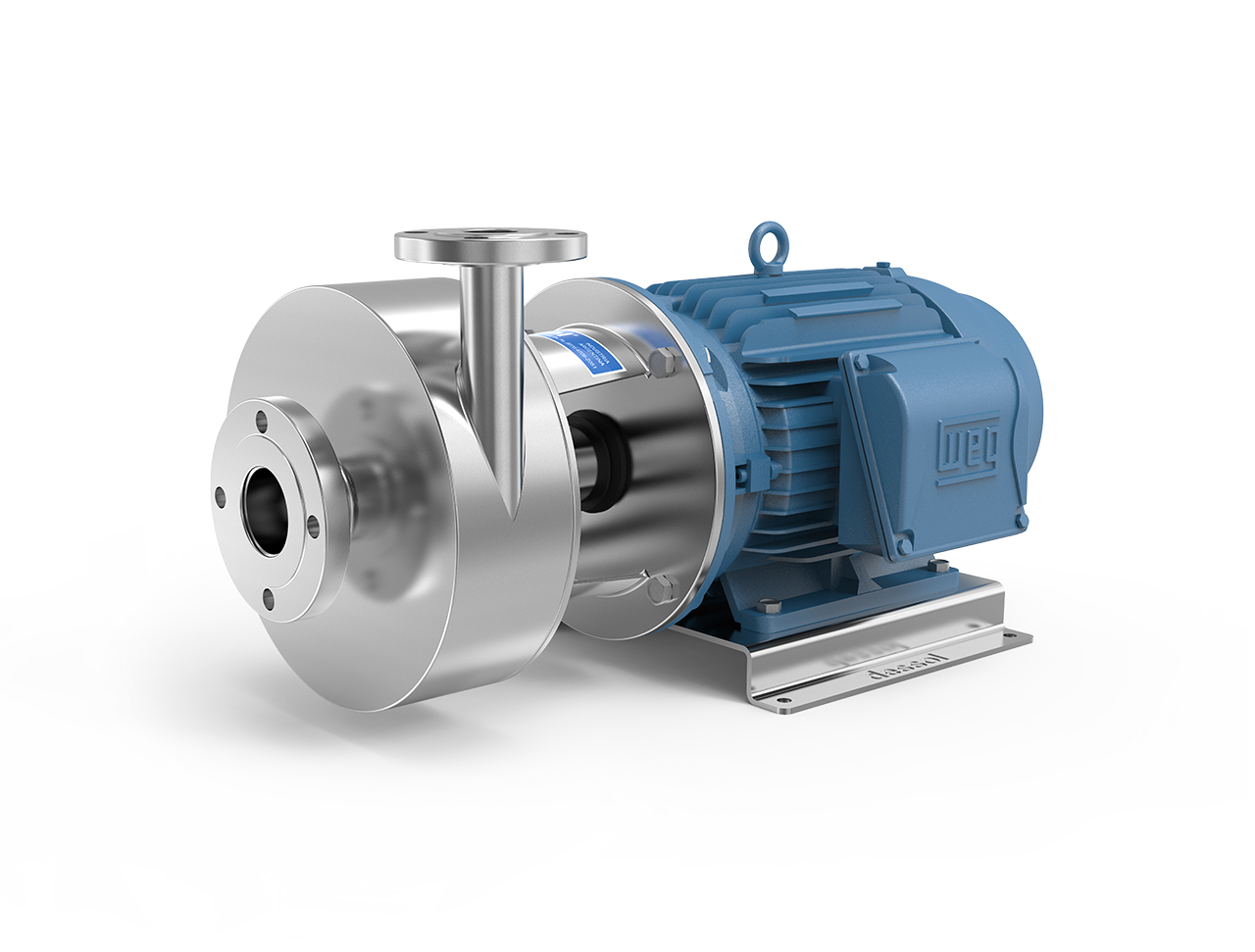

Serie Q - 4P - 10 a 50 HP
Para aplicaciones de alta exigencia, con mayor caudal que presión. Fabricadas en acero inox. 316L mecano-soldado. Robustas y de bajo mantenimiento.
Ventajas Dessol
- Amplio stock y entrega Inmediata.
- Servicio Post-Venta sin caducidad.
- Productos Nacionales y repuestos en stock garantizados.
- Bajo costo de mantenimiento.
Diseñadas para satisfacer las necesidades de la industria química, minera, azucarera y petrolera entre otras. Ideales para aplicaciones de suministro de agua, de efluentes o aguas residuales. Probada eficiencia bombeando ácidos como el sulfúrico, acético, clorhídrico, excelente rendimiento con soda cáustica, solventes, álcalis, salmuera, aceites, barros y fluidos de mediana densidad y/o viscosidad, incluso con sólidos en suspensión.
- Caudales hasta 720.000 l/h
- Presiones hasta 4.2 Kg/cm²
- Temperaturas de bombeo hasta 150° C
CURVAS Y RENDIMIENTOS
| MODELO | MOTOR | Ø ROTOR | CAUDAL m³/h | N° de curva | |||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DESCARGA | CODIGO | TUBO | HP | RPM | 0 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 44 | 46 | 48 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | ||
| 300 | 38 | 12.5 | 1500 | 277 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 31.5 | 31 | 31 | 30 | 30 | 29 | 28.5 | 27.5 | 27 | 26 | 25 | 24 | 23 | 22 | 21 | 17.5 | 14 | 101.446 | ||||||||||||
| 300 | 50 | 10 | 1500 | 275 | 30 | 30 | 30 | 30 | 29.5 | 29.5 | 29.5 | 29 | 29 | 29 | 28.5 | 28 | 28 | 27.5 | 27.5 | 27 | 26.5 | 26 | 26 | 25 | 25 | 24.5 | 24 | 23 | 22.5 | 22 | 20 | 18.5 | 101.539 | ||||||||||||
| 300 | 50 | 12.5 | 1500 | 275 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 29.5 | 29.5 | 28.5 | 28 | 28 | 27.5 | 27 | 26.5 | 26 | 25.5 | 24.5 | 24 | 22.5 | 20 | 15.5 | 10 | 101.445 | ||||||||||
| 300 | 60 | 10 | 1500 | 250 | 24.5 | 24.5 | 24.5 | 24 | 24 | 24 | 23.5 | 23.5 | 23 | 23 | 22.5 | 22.5 | 22 | 22 | 21.5 | 21 | 21 | 20.5 | 20 | 20 | 19.5 | 19 | 18.5 | 18 | 17.5 | 17 | 16 | 15 | 101.447 | ||||||||||||
| 300 | 76 | 12.5 | 1500 | 220 | 18.5 | 18.5 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17 | 17 | 17 | 17 | 17 | 16.5 | 16.5 | 16.5 | 16.5 | 16 | 16 | 15.5 | 15 | 14.5 | 13.5 | 12.5 | 12 | 11 | 10 | 8.5 | 7.5 | 6.5 | 5 | 101.444 | |
| 250-300 | 90 | 12.5 | 1500 | 199 | 15 | 15 | 15 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13 | 12.5 | 12 | 11.5 | 10.5 | 10 | 9 | 8.5 | 7.5 | 6.5 | 5.5 | 4.5 | 101.443 | |
Valores expresados en metros de columna de agua (m.c.a.) según caudal en m³/h.
PLANO
DIMENSIONES
| MODELO | MOTOR | CONEXION ESTANDAR | MEDIDAS | PESO | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CODIGO | TUBO | HP | RPM | CARCASA | ASP | IMP | A | B | C | D | E | F | G | H | I | J | K | L | KG |
| 300 | 38 | 12.5 | 1500 | 160M | 3" | 2" | 720 | 110 | 166 | 233 | 160 | 450 | 400 | 216 | 14 | 330 | 380 | 830 | |
| 300 | 50 | 10 | 1500 | 132M | 3" | 2" | 641 | 110 | 160 | 233 | 132 | 368 | 318 | 133 | 14 | 266 | 320 | 751 | |
| 300 | 50 | 12.5 | 1500 | 160M | 3" | 2" | 720 | 110 | 160 | 233 | 160 | 450 | 400 | 216 | 14 | 330 | 380 | 830 | |
| 300 | 60 | 10 | 1500 | 132M | 3" | 2" | 641 | 110 | 155 | 233 | 132 | 368 | 318 | 133 | 14 | 266 | 320 | 751 | |
| 300 | 76 | 12.5 | 1500 | 160M | 4" | 3" | 732 | 110 | 137 | 233 | 160 | 450 | 400 | 216 | 14 | 330 | 380 | 842 | |
| 250-300 | 90 | 12.5 | 1500 | 160M | 4" | 3" | 738 | 97 | 73 | 180 | 160 | 450 | 400 | 216 | 14 | 330 | 380 | 804 | 112,5 |
Medidas en mm. Peso en kg.
