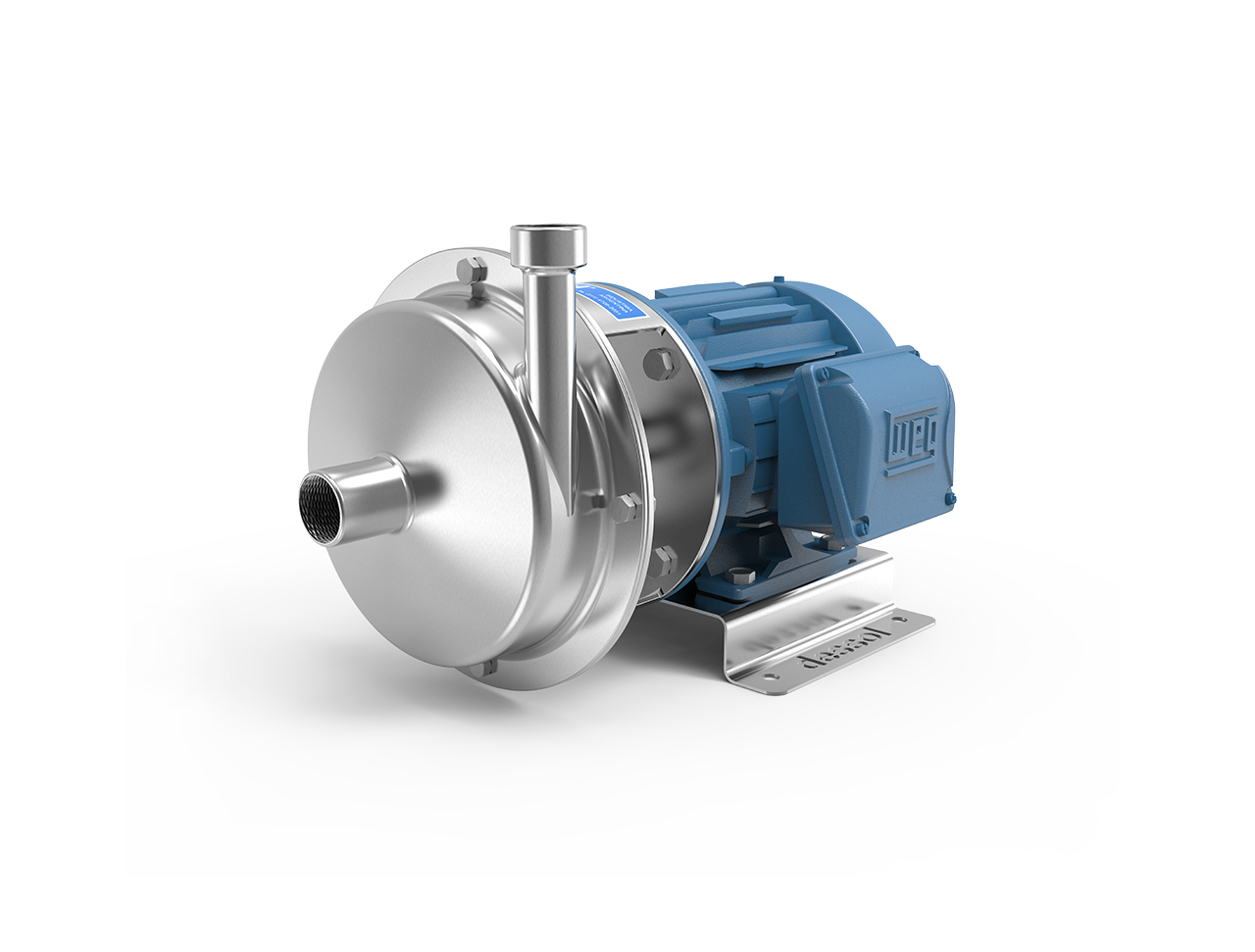

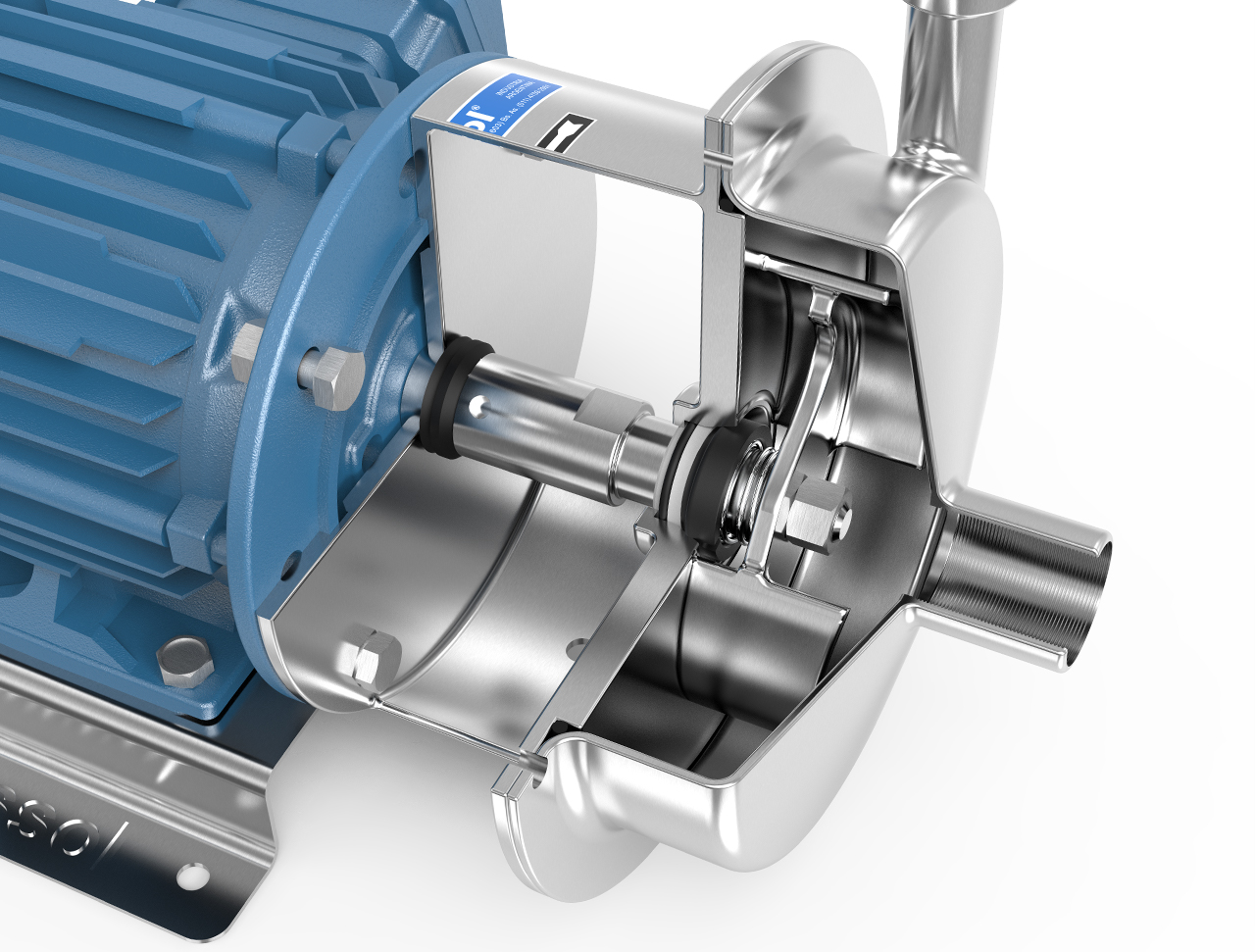

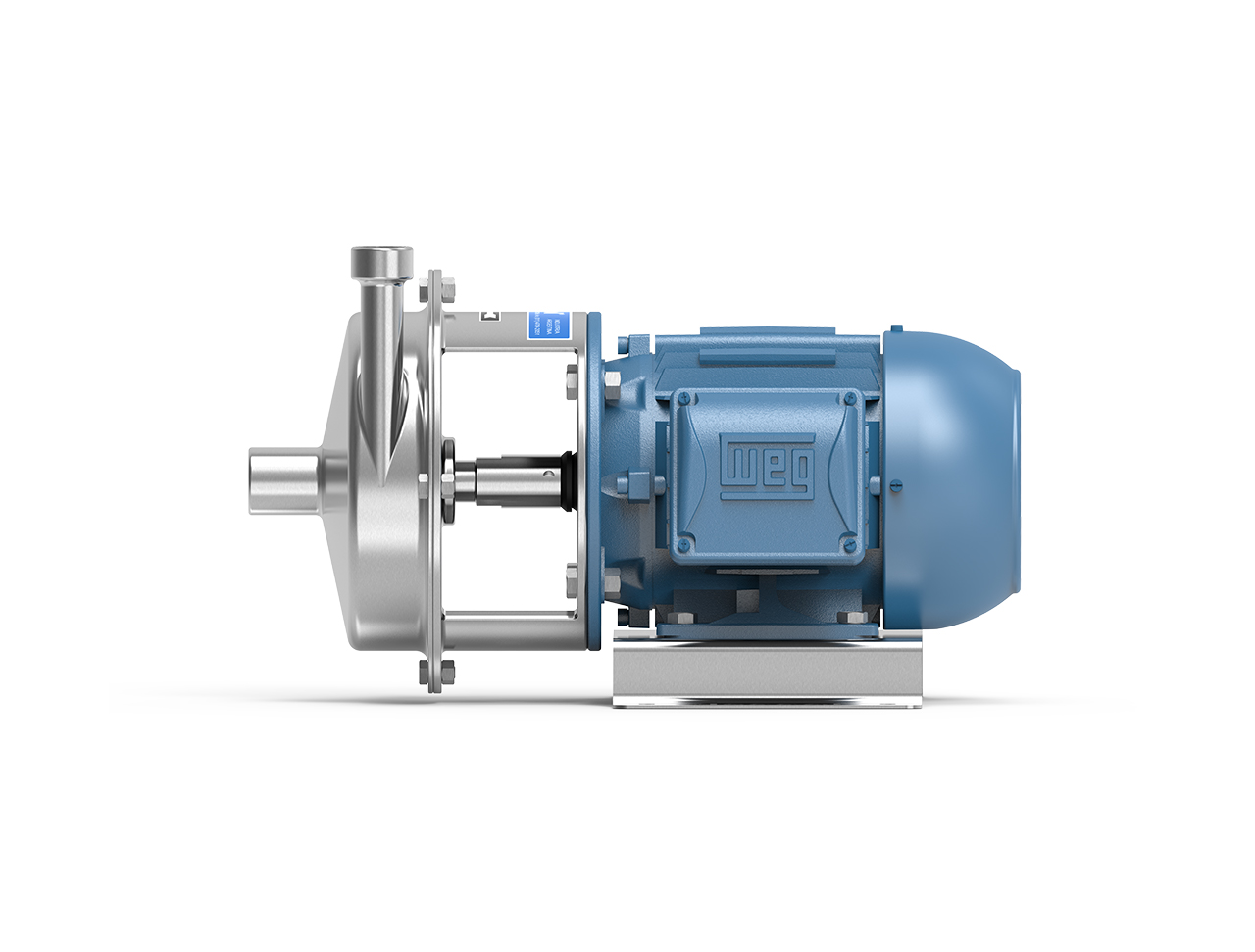

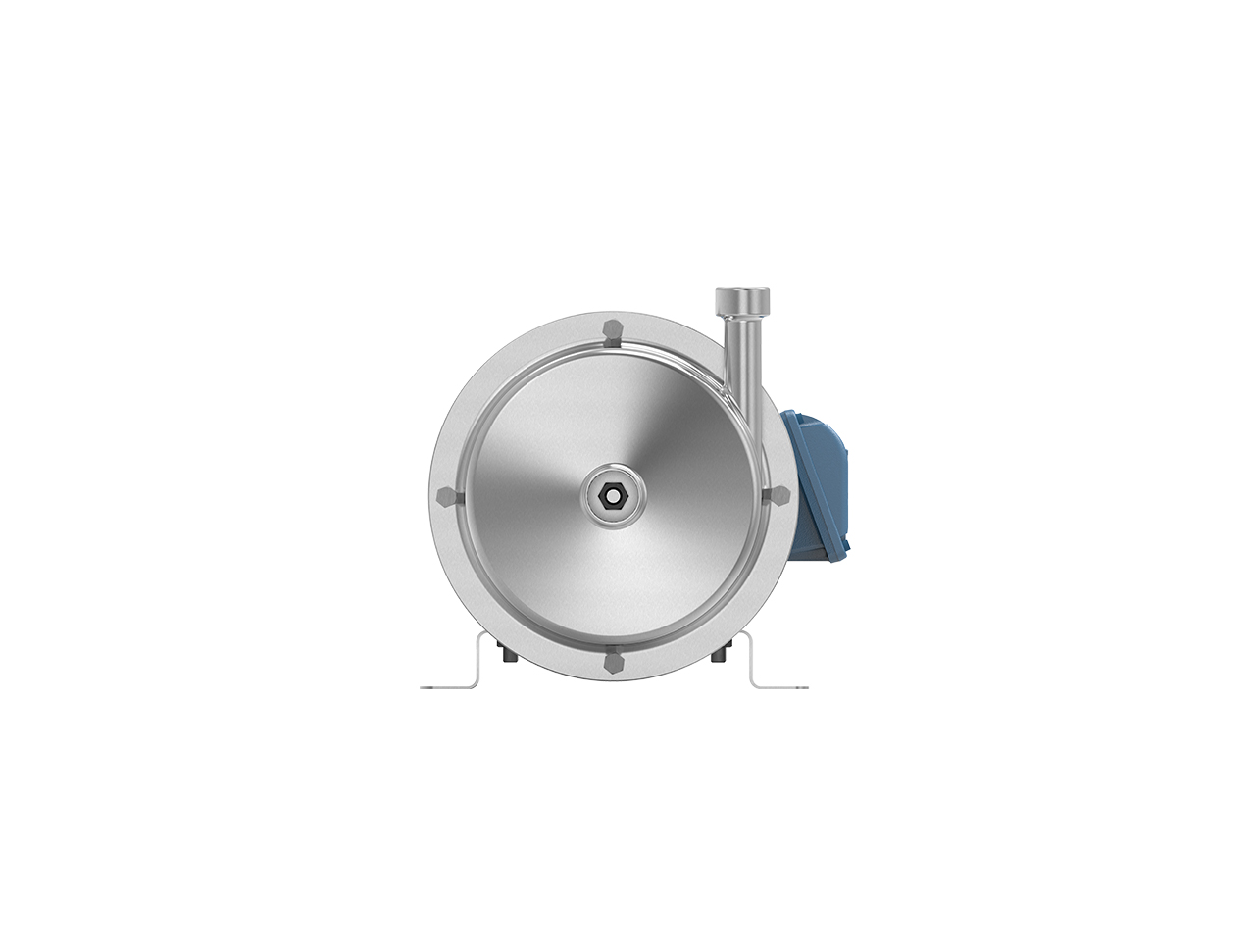

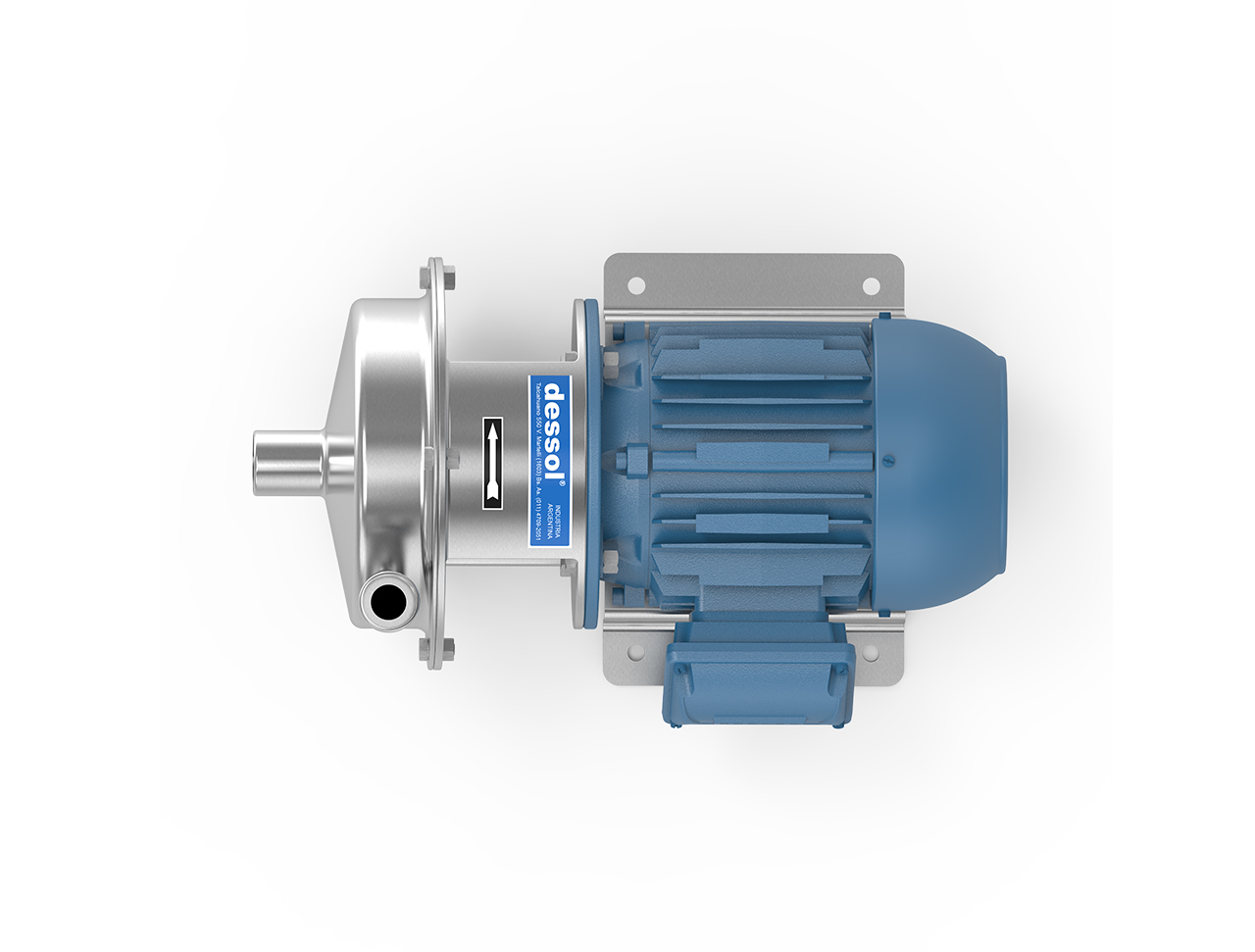

Serie Q - 2P - 0.5 a 7.5 HP

Para aplicaciones de alta exigencia, con mayor presión que caudal. Fabricadas en acero inox. 316L mecano-soldado. Robustas y de bajo mantenimiento.

Ventajas Dessol

Amplio stock y entrega Inmediata.
Servicio Post-Venta sin caducidad.
Productos Nacionales y repuestos en stock garantizados.
Bajo costo de mantenimiento.

Solicitar presupuesto

Diseñadas para satisfacer las necesidades de la industria química, minera, azucarera y petrolera entre otras. Ideales para aplicaciones de suministro de agua, de efluentes o aguas residuales. Probada eficiencia bombeando ácidos como el sulfúrico, acético, clorhídrico, excelente rendimiento con soda cáustica, solventes, álcalis, salmuera, aceites, barros y fluidos de mediana densidad y/o viscosidad, incluso con sólidos en suspensión.

Caudales hasta 46.000 l/h
Presiones hasta 7 Kg/cm²
Temperaturas de bombeo hasta 150° C

CURVAS Y RENDIMIENTOS

MODELO			MOTOR		Ø ROTOR	CAUDAL m³/h																								N° de curva
DESCARGA	CODIGO	TUBO	HP	RPM	Ø ROTOR	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	N° de curva
	160	25	0,5	2800	100	16	14.5	12.5	10.5	7.5	4.5																			26.300
	160	25	0,75	2800	105	17	15.5	14	12	10	7.5	4.5																		26.301
	160-200	25	1	2800	120	22	20.5	18.5	16	12.5	9	4.5																		26.302
	160-200	25	1,5	2800	125	25	24	22.5	21	18.5	16	13	10	6																26.303
	160-200	25	2	2800	140	33	32	31	29	27.5	25.5	23	20	17	14	10														26.304
	200	25	3	2800	152	39.5	39	38	36	33.5	30	26	21	15	8.5															26.305
	200-250	25	4	2800	160	43	42.5	42	41	39	37	35	32	29	25	21	16													26.306
	200-250	25	5,5	2800	170	50	51	52	52	50	48	45	41	36	30	22	14													26.307
	200-250	25	7,5	2800	175	52	52	52	50	50	48	46	45	43	42	40	36	32	28											26.308
	250	25	7,5	2800	226	70	69	68	67	66	65	64	62	60																26.486
	160-200	33	1,5	2800	180	25	24	23	21.5	20.5	19	17.5	16	14	12.5	10.5														26.309
	160-200	33	2	2800	120	25	25	24.5	24	23	22	21	20	18.5	17	15	13.5	12												26.310
	160-200	33	3	2800	130	26	26	25.5	25	24.5	23.5	22.5	22.5	21.5	20.5	19	17.5	16	14	12										26.311
	200-250	33	4	2800	138	34	33.5	33	32.5	31.5	31	30	29	28	26.5	25.5	24	22.5	21	19	18.5									26.312
	200-250	33	5,5	2800	150	37	37	36	35	34	34	33	32	31	29	27	26	26	24	22	22	20	18	15	12	11	9			26.313
	200-250	33	7,5	2800	165	44	44	43	43	42	41	40	39	38	37	36	35	34	33	32	30	29	27	26	24	23	21	19	18	26.314
	160-200	38	2	2800	120	23	23	22	22	21	21	20	19	18	18	17	16	15	14	13										26.315
	160-200	38	3	2800	130	29	29	28	28	28	27	27	26	25	24	23	21	20	18	17	15	13	11							26.316
	200-250	38	4	2800	135	33	32	31	30	30	29	28	27	26	25	23	22	21	20	18	17	15								26.317
	200-250	38	5,5	2800	150	36	35	35	35	35	34	34	33	32	31	29	28	26	24	22	20	17	14							26.568
	200-250	38	7,5	2800	165	37	37	35	35	34	34	33	33	32	32	31	30	29	28	26	26	25	25	24	23	22	21	20		26.569

Valores expresados en metros de columna de agua (m.c.a.) según caudal en m³/h.

PLANO

DIMENSIONES

MODELO		MOTOR			CONEXION ESTANDAR		MEDIDAS												PESO
CODIGO	TUBO	HP	RPM	CARCASA	ASP	IMP	A	B	C	D	E	F	G	H	I	J	K	L	KG
160	25	0,5	2800	71	1"	¾"	384	70	68	120	71	230	190	111	7	110	150	314	14
160	25	0,75	2800	71	1"	¾"	384	70	68	120	71	230	190	111	7	110	150	314	14.5
160-200	25	1	2800	80	1"	¾"	425	70	68	120	80	243	203	120	10	120	160	355	21
160-200	25	1,5	2800	80	1"	¾"	425	70	68	120	80	243	203	120	10	120	160	355	27
160-200	25	2	2800	90S	1"	¾"	438	70	64	140	90	262	222	136	11	140	180	368	29.5
200	25	3	2800	90L	1"	¾"	471	70	87	140	90	262	222	130	10	142	182	401	32.5
200-250	25	4	2800	100	1"	1"	523	77	87	140	100	270	230	140	12	190	230	446	36
200-250	25	5,5	2800	112	1"	1"	555	85	87	170	112	320	280	162	12	190	230	470	52.5
200-250	25	7,5	2800	112	1½"	1"	555	85	87	140	112	320	280	162	12	190	230	470	56
250	25	7,5	2800	112	1"	1"	555	85	87	140	112	320	280	162	12	190	230	470	52.5
160-200	33	1,5	2800	80	1¼"	1"	443	88	64	120	80	243	203	120	10	120	160	355	23
160-200	33	2	2800	90S	1½"	1¼"	438	70	64	140	90	262	222	136	11	140	180	368	27
160-200	33	3	2800	90L	1½"	1¼"	438	70	64	140	90	262	222	136	11	140	180	368	29.5
200-250	33	4	2800	100	1½"	1"	541	88	84	140	100	270	230	140	12	190	230	470	43.5
200-250	33	5,5	2800	112	1½"	1"	558	88	84	140	112	320	280	162	12	190	230	470	52.5
200-250	33	7,5	2800	112	1½"	1"	558	88	84	140	112	320	280	162	12	190	230	470	56
160-200	38	2	2800	90S	1½"	1¼"	438	70	64	140	90	262	222	136	10.5	140	180	368	27
160-200	38	3	2800	90L	1½"	1¼"	438	70	64	170	90	262	222	136	11	140	180	368	30
200-250	38	4	2800	100	1½"	1¼"	541	88	84	140	100	270	230	140	12	190	230	453	43.5
200-250	38	5,5	2800	112	1½"	1¼"	558	88	84	140	112	320	280	162	12	190	230	470	55
200-250	38	7,5	2800	112	2"	1½"	524	70	108	150	112	320	280	161	10.5	190	230	454	69

Medidas en mm. Peso en kg.
