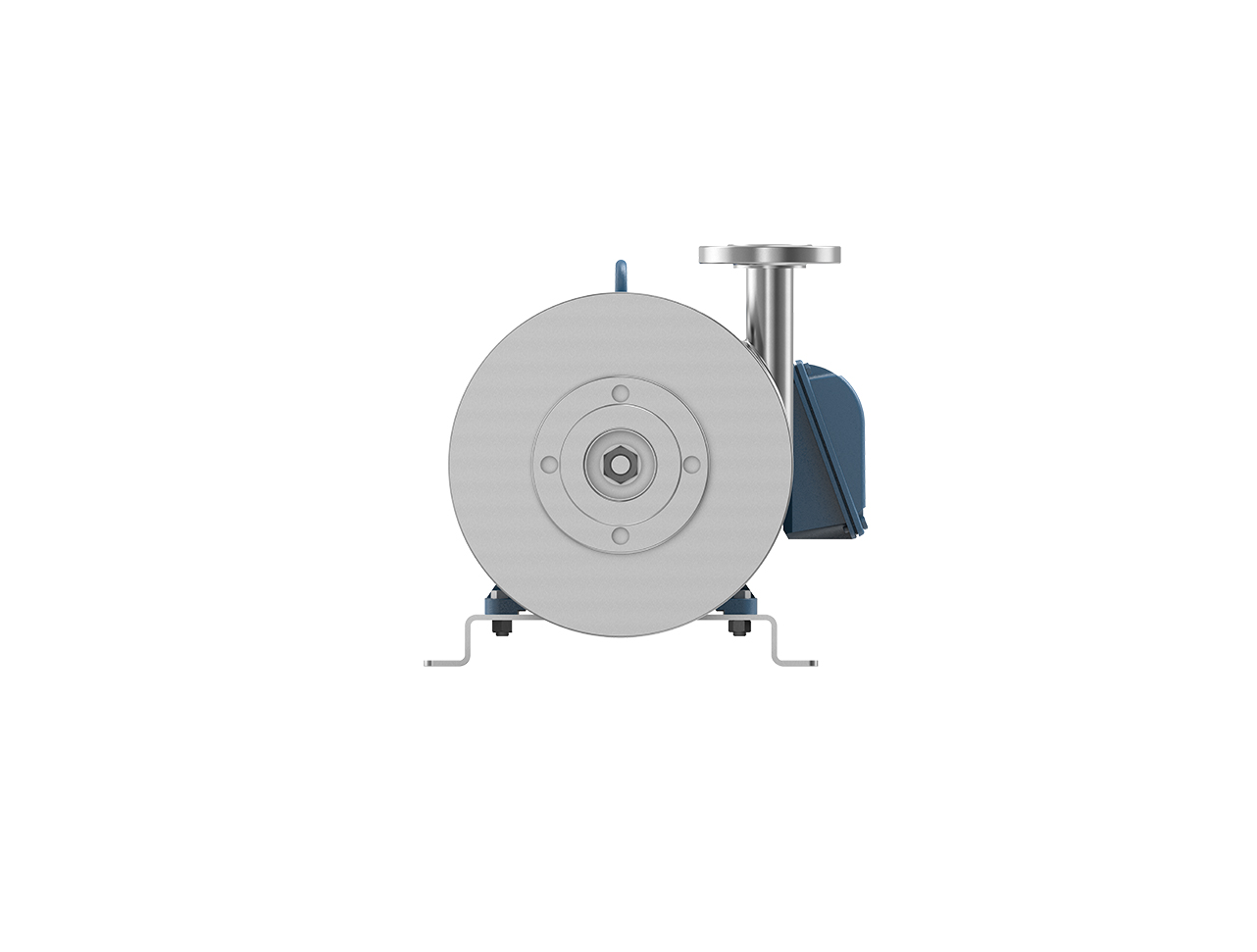

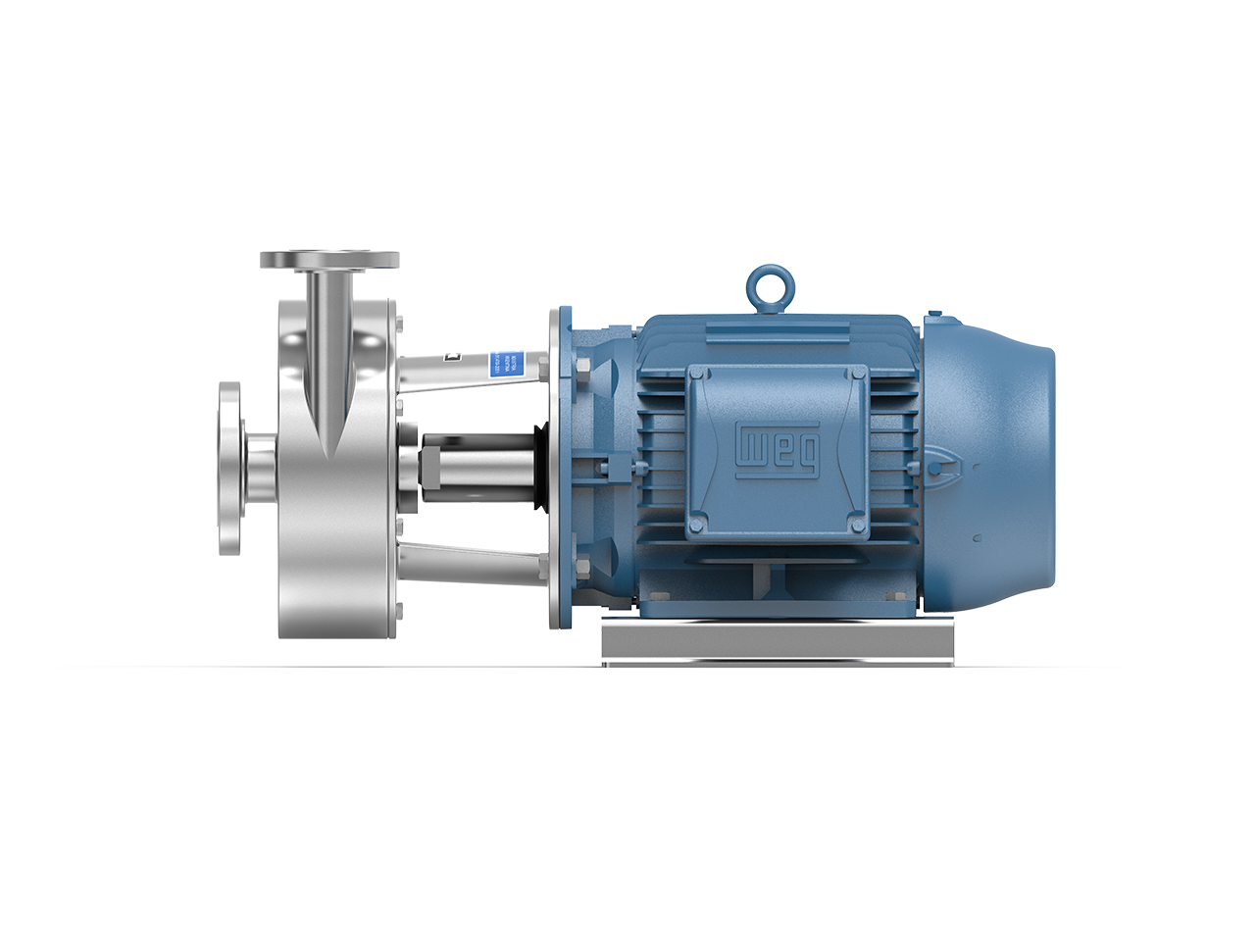

Serie Q - 2P - 10 a 50 HP

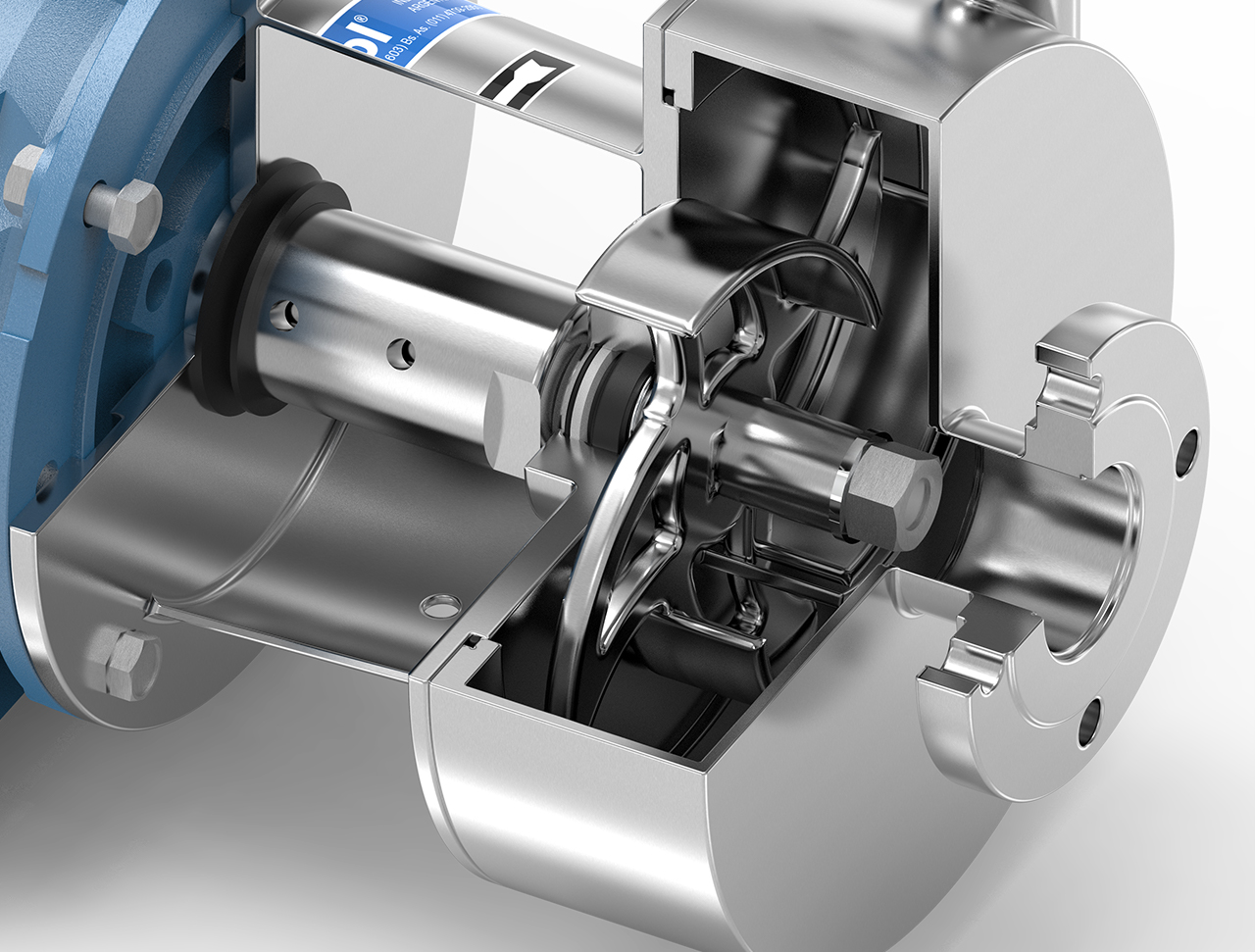

Para aplicaciones de alta exigencia, con mayor presión que caudal. Fabricadas en acero inox. 316L mecano-soldado. Robustas y de bajo mantenimiento.

Ventajas Dessol

Amplio stock y entrega Inmediata.
Servicio Post-Venta sin caducidad.
Productos Nacionales y repuestos en stock garantizados.
Bajo costo de mantenimiento.

Solicitar presupuesto

Diseñadas para satisfacer las necesidades de la industria química, minera, azucarera y petrolera entre otras. Ideales para aplicaciones de suministro de agua, de efluentes o aguas residuales. Probada eficiencia bombeando ácidos como el sulfúrico, acético, clorhídrico, excelente rendimiento con soda cáustica, solventes, álcalis, salmuera, aceites, barros y fluidos de mediana densidad y/o viscosidad, incluso con sólidos en suspensión.

Caudales hasta 200.000 l/h
Presiones hasta 15 Kg/cm²
Temperaturas de bombeo hasta 150° C

CURVAS Y RENDIMIENTOS

MODELO			MOTOR		Ø ROTOR	CAUDAL m³/h																																N° de curva
DESCARGA	CODIGO	TUBO	HP	RPM	Ø ROTOR	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	55	60	70	80	90	100	N° de curva
	250-300	25	10	2800	196	66	66	65	65	64	62.5	62	60	58	57	55	52.5	51	48	46	42.5	40	36															101.190
	250-300	25	12.5	2800	220	79.5	79	78	77	74	72.5	70.5	68.5	66	63.5	61	58	54	51																			101.220
	250-300	38	10	2800	170	44	43	43	42	42	41	41	40	40	39	38	37	36	35	34	33	32	31	30	29	27	25	24	22	20	19	14	9					26.320
	250-300	38	12.5	2800	180	51	50	50	49	49	48	48	47	46	46	45	44	44	43	42	41	40	39	38	38	37	36	35	33	32	31	28	25	19				26.321
	250-350	38	15	2800	191	57	57	57	57	57	57	56	55	55	54	54	53	53	52	51	50	49	49	48	47	46	45	43	42	41	40	36						26.567
	250-350	38	20	2800	210	70	69	69	69	69	68	67	66	65	65	64	63	63	63	62	60	58	57	56	55	54	53	52	50	47	45	38	33					26.570
	250-350	38	25	2800	228	77	77	77	77	77	77	77	77	76	76	75	75	74	73	72	72	72	71	69	68	67	66	65	63	61	61	57	54	53				26.571
	300-350	38	15	2800	232	86	85	83	83	82	81	81	80	79	79	78	77	75	74																			26.572
	300-350	38	20	2800	240	90	89	88	87	86	86	84	84	83	82	81	79	77	76	76	76	74	74															26.573
	300-350	38	25	2800	244	95	95	95	94	93	93	93	93	92	91	91	91	90	89	88	87	86	85	85	85	85	85											26.574
	300-350	38	30	2800	262	104	103	103	102	101	101	100	99	99	98	97	97	95	95	94	94	93	92	92	91	91	90											26.575
	250-300	50	10	2800	140	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25	24	24	24	24	24	23	22	22	21	21	20	17	15			26.576
	250-300	50	12.5	2800	150	30	30	30	30	30	30	30	30	30	30	30	29	29	29	29	28	28	28	28	27	27	27	27	27	26	26	26	25	23	20	17		26.577
	250-350	50	15	2800	160	37	37	36	36	36	36	36	36	36	35	35	34	34	34	34	34	34	34	34	33	33	32	32	32	32	31	30	28	25	22			26.578
	250-350	50	20	2800	180	48	48	48	48	48	48	48	48	48	48	48	48	48	48	48	47	47	47	47	46	46	46	45	45	44	44	43	41	38	34			26.579
	250-350	50	25	2800	200	59	59	59	59	59	59	59	59	59	59	59	59	59	59	59	59	59	58	58	58	58	57	57	57	56	56	55	53	51	47	44	40	26.580
	250-350	50	30	2800	220	71	71	71	71	71	71	71	71	71	71	71	71	71	71	71	71	71	71	71	70	70	70	70	69	69	69	68	66	64	60			26.581

Valores expresados en metros de columna de agua (m.c.a.) según caudal en m³/h.

PLANO

DIMENSIONES

MODELO		MOTOR			CONEXION ESTANDAR		MEDIDAS												PESO
CODIGO	TUBO	HP	RPM	CARCASA	ASP	IMP	A	B	C	D	E	F	G	H	I	J	K	L	KG
250-300	25	10	2800	132S	1½"	1"	622	96	102	160	132	338	298	176	14	180	220	526	84.5
250-300	25	12.5	2800	132M	1"	1"	660	96	102	160	132	338	298	176	14	180	220	564	93.5
250-300	38	10	2800	132S	2"	2"	622	96	102	160	132	338	298	176	14	180	220	526	85
250-300	38	12.5	2800	132M	2½"	2"	660	96	102	160	132	338	298	176	14	180	220	564	93.5
250-350	38	15	2800	160M	3"	2"	782	96	102	160	160	442	382	216	14	340	380	685	110
250-350	38	20	2800	160M	3"	2"	798	70	102	150	160	420	380	205	14	360	400	728	124
250-350	38	25	2800	160L	3"	2"	798	70	102	150	160	420	380	205	14	360	400	728	146
300-350	38	15	2800	160M	2"	1½"	759	58	137	187	160	420	380	210	14	360	380	701	138
300-350	38	20	2800	160M	2"	1½"	798	70	102	150	160	420	380	205	14	360	400	728	152
300-350	38	25	2800	160L	3"	2"	821	58	137	187	160	420	380	210	14	360	400	763	174
300-350	38	30	2800	180M	3"	2"	813	58	137	187	180	420	380	220	14	360	420	755	189
250-300	50	10	2800	132S	3"	2"	589	70	102	150	132	345	305	176	11	260	300	519	85
250-300	50	12.5	2800	132M	3"	2"	589	70	102	150	160	345	305	176	11	260	300	519	94
250-350	50	15	2800	160M	3"	2"	798	70	102	150	160	420	380	205	14	360	400	728	110
250-350	50	20	2800	160M	3"	2"	798	70	102	150	160	420	380	205	14	360	400	728	125
250-350	50	25	2800	160L	3"	2"	798	70	102	150	160	420	380	205	14	360	400	728	146
250-350	50	30	2800	180M	3"	2"	798	70	102	150	160	420	380	205	14	360	400	728	161

Medidas en mm. Peso en kg.
