Inicio|Bombas y equipos|Serie S - 4P - 0.33 a 40 HP

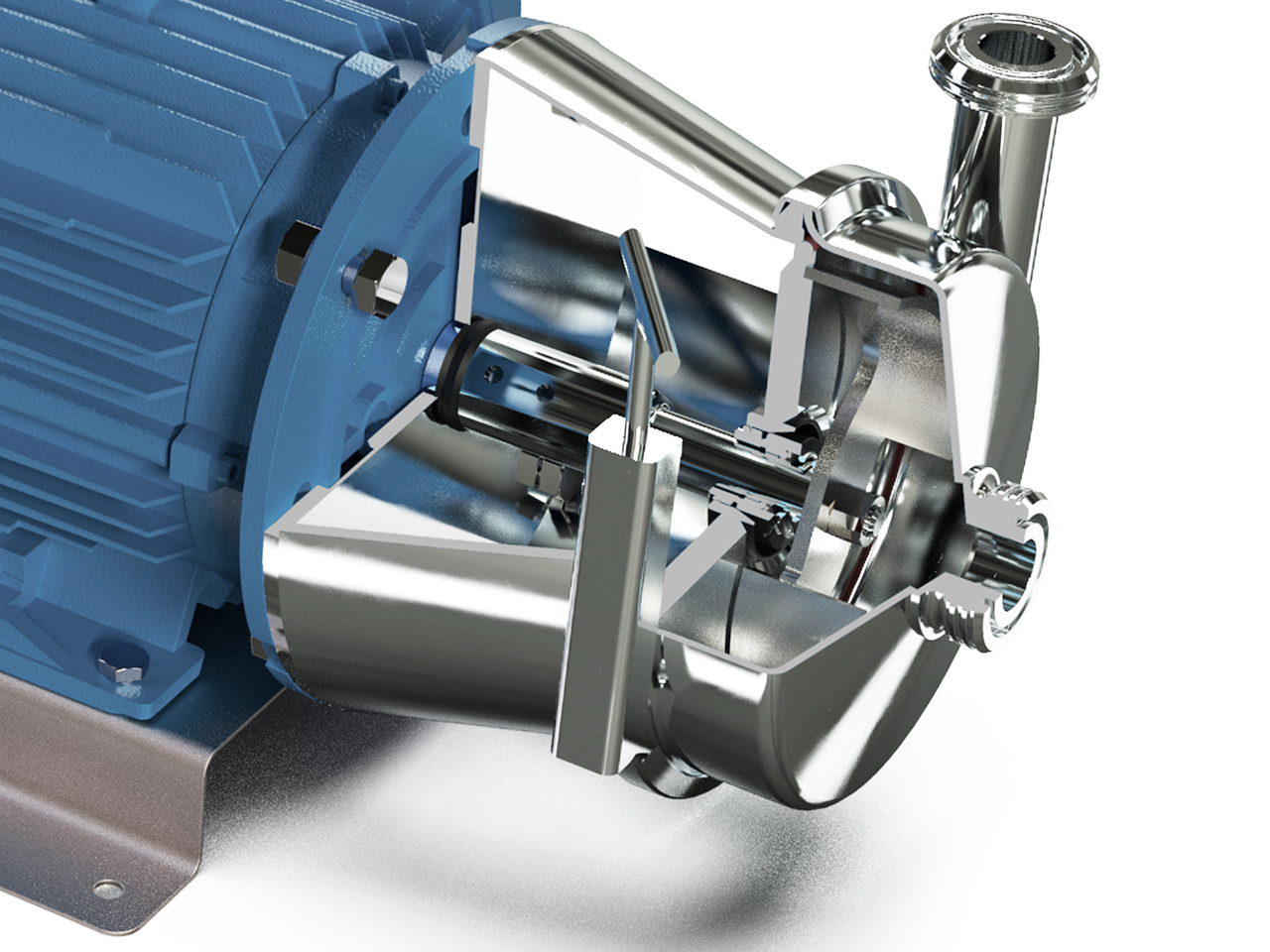

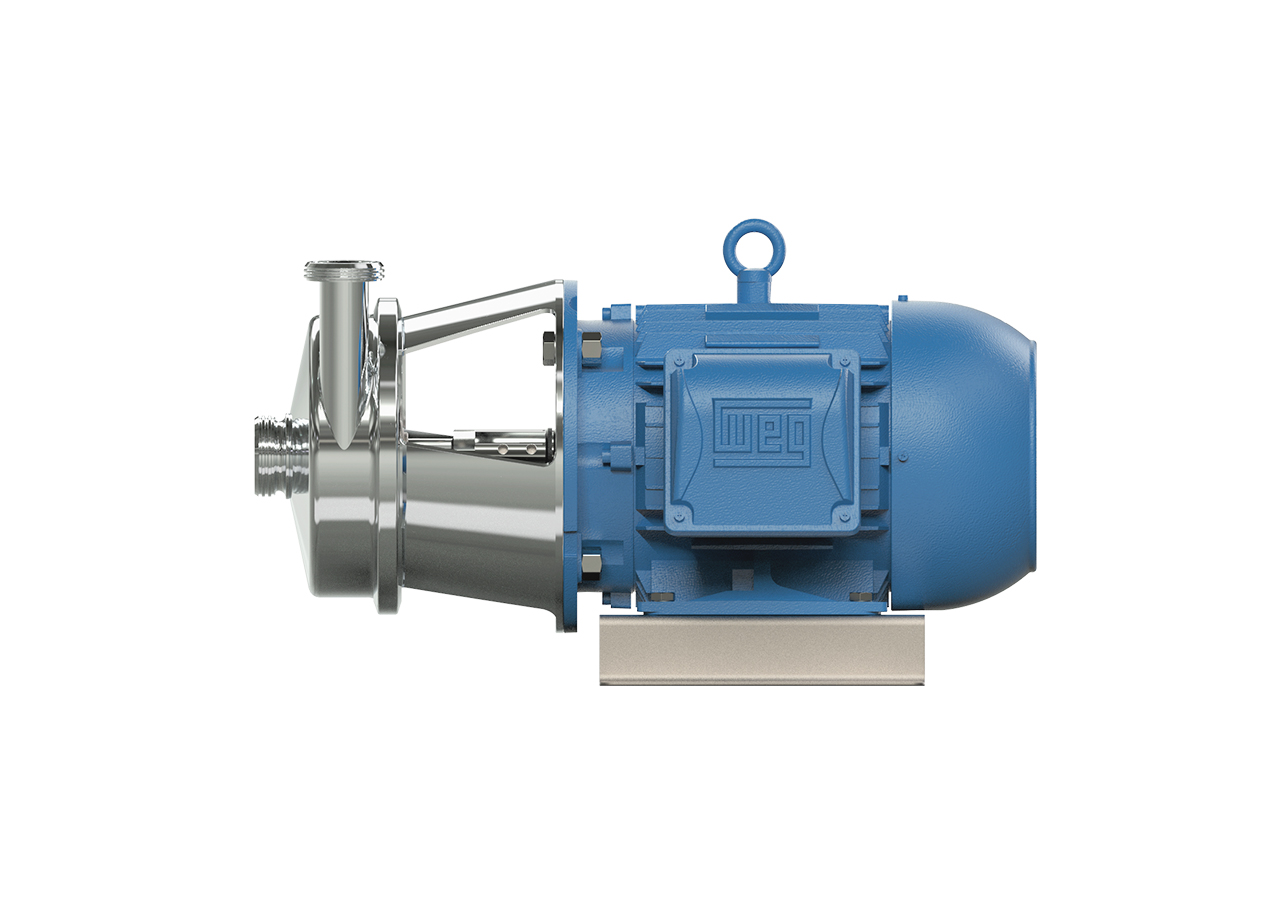

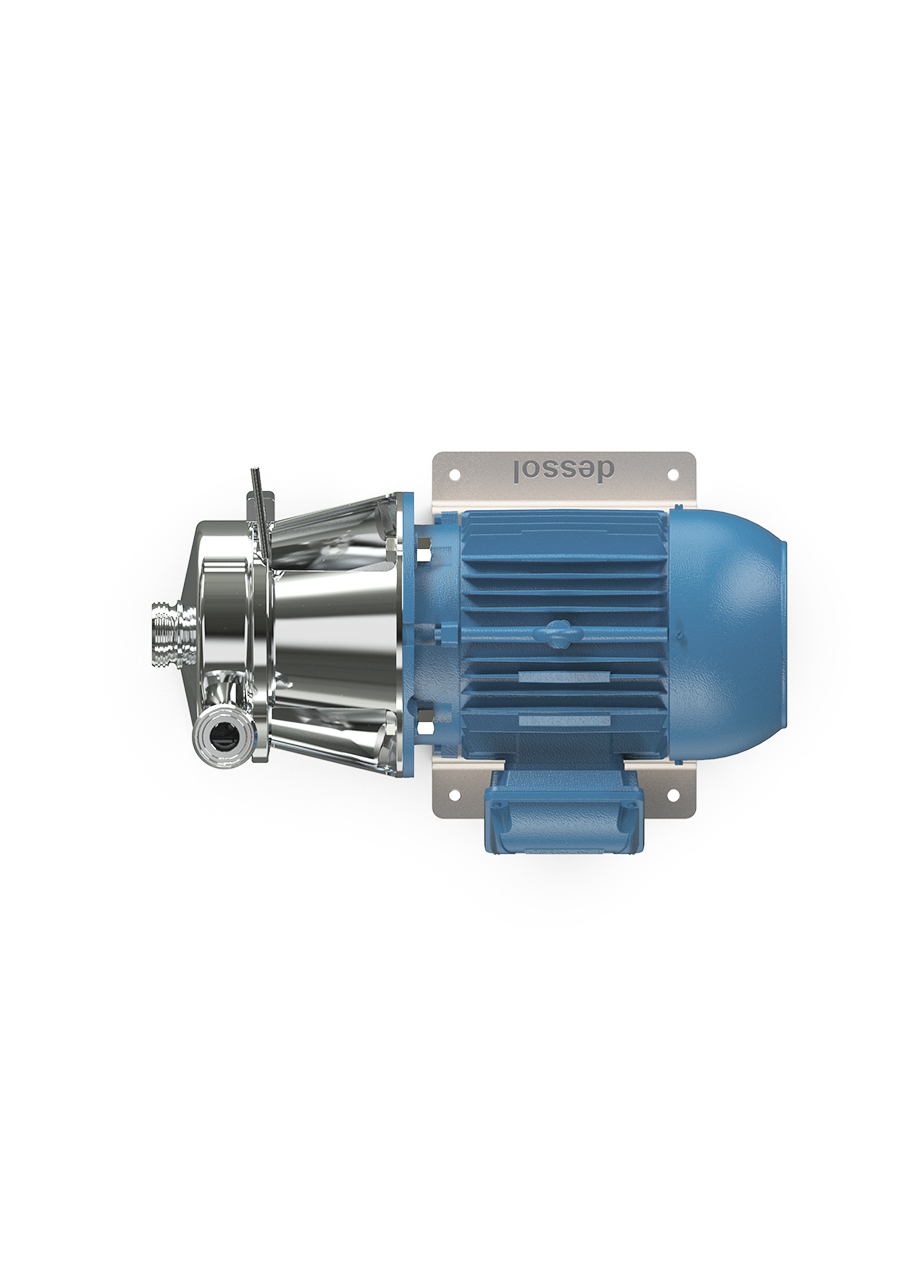

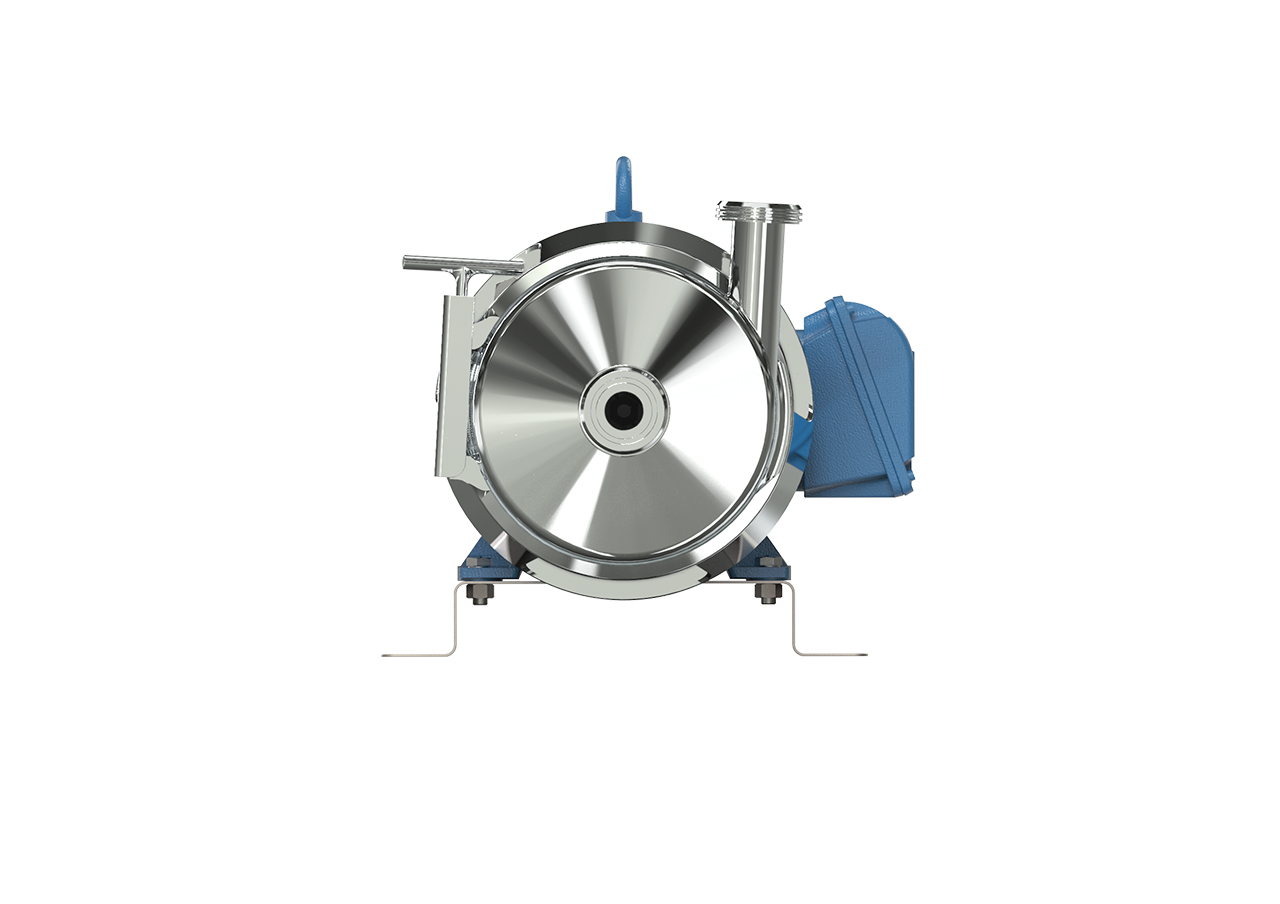

Bomba centrífuga sanitaria Serie S - 4P - imagen 1

Serie S - 4P - 0.33 a 40 HP

Para aplicaciones de mediana y alta exigencia, con mayor caudal que presión. Fabricadas en acero inox. 316L mecano-soldado. Pulido sanitario.

Ventajas Dessol

Amplio stock y entrega Inmediata.
Servicio Post-Venta sin caducidad.
Productos Nacionales y repuestos en stock garantizados.
Bajo costo de mantenimiento.

Solicitar presupuesto

Diseñadas para satisfacer las necesidades de la industria alimenticia, farmacéutica, vitivinícola, lechera, de bebidas u otras que exijan aplicaciones de máxima sanitareidad. Una línea diseñada con encuentros redondeados para garantizar sanidad en el bombeo y facilitar su limpieza.

Caudales hasta 720.000 l/h
Presiones hasta 3.2 Kg/cm²
Temperaturas de bombeo hasta 150° C

CURVAS Y RENDIMIENTOS

MODELO			MOTOR		Ø ROTOR	CAUDAL m³/h																																								N° de curva
DESCARGA	CODIGO	TUBO	HP	RPM	Ø ROTOR	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	55	60	70	80	90	100	110	120	130	140	150	160	170	180	N° de curva
	160	25	0,5	1500	148	9,1	8,6	8	7	5,6	4																																			101.478
	200	25	0,75	1500	187	13,1	13	12,5	11,6	10	8,1	6																																		101.486
	200	25	1,5	1500	189	8,6	8,5	8	7,1	6	5,1	4																																		101.420
	160	33	0,5	1500	148	8,6	8,5	8	7,1	6	5,1	4																																		101.481
	160-200	33	1	1500	149	8,1	7,6	7,5	7	6,5	5,6	5	4	3																																101.490
	200	33	1	1500	179	12,1	12	11,6	11,5	11	11,6	9,5	9	8	6,6	5,5																														101.493
	200	33	1,5	1500	187	13,2	13,1	13	13	12,5	12	11,6	11	10,5	9,6	8,5	7,5	6	4,6	3																										101.501
	200	33	2	1500	188	13,6	13,5	13,1	13	12,5	11,6	11	10	9,1	8	6,5																														101.508
	160	38	0,5	1500	149	7,1	7	6,6	6,5	6	5,6	5	4,5	4	3	2,6	1,5																													101.484
	200	38	0,75	1500	160	11,1	11	10,5	10	9	8,6	7,5	6,5	5,6	4,5																															101.145
	200	38	1	1500	166	10,1	10	9,6	9,5	9,5	9	8,5	8,1	8	7,5	6,6	6,5	5,5	5	4,5																										101.496
	200	38	1,5	1500	189	13,6	13,5	13,1	13	12,5	12	11,6	11	10,5	9,6	8,5	8	6,5																												101.505
	200	38	2	1500	187	12,6	12,5	12,1	12	12	11,6	11,5	11	11	10,6	10,5	10	10	9,5	9	8,6	8,5	8	7,5	7	6,6	6,5	5,6	5,5	5																101.511
	250	38	3	1500	220	16,1	15,5	15,5	15,1	15	14,6	14,5	14	13,5	13,1	13	12,5	12	11,6	11	10,5	8,6	9	8,5	8,1	7	6,5																			101.516
	250	38	5,5	1500	220	20,1	20	20	19,6	19,5	19	18,6	18,5	19	17	16,6	16	15	14,1	13	12																									101.520
	300	38	12,5	1500	277	32,2	32,2	32,1	32,1	32	32	32	32	32	32	32	31,5	31	30,1	30	29	28,5	27,6	27	26	25,1	24	23	22	21	17,5	14														101.527
	200	50	2	1500	188	12,1	11,6	11,5	11,1	11	10,6	10,5	10	10	9,5	9,1	9	8,6	8,5	8	7,5	7	7	6,5	6	5,6	5,5	5	4,5	4																101.514
	250	50	4	1500	220	18,6	18,1	18	18	17,6	17,5	17	16,6	16,1	16,1	16	16	15,6	15	15	14,6	14	13,6	13,5	13	12,6	12	11,6	11	10,5	10															101.409
	250	50	5,5	1500	212	17,6	17,1	17	17	16,6	16,5	16	16	15,6	15,5	15,1	15	14,5	14,1	14	13,5	13,1	13	12,6	12	11,6	11,5	11	10,5	10	9,6	8,5	7,5													101.521
	250-300	50	7,5	1500	230	20,1	20	20	20	20	20	19,5	19,5	19,5	19	19	18,6	18,5	18	18	17,6	17	17	16,5	16	15,5	15	14,5	14	13,5	12	10,6	7													101.523
	300	50	10	1500	275	30,1	30	30	30	29,6	29,5	29,5	29,1	29	29	28,6	28	28	27,6	27,5	27	26,5	26,1	26	25	25	24,5	24	23	22,6	22	20	18,5													101.538
	250	60	5,5	1500	212	17,1	16,6	16,5	16,5	16,1	16	16	15,6	15,5	15	15	14,6	14,5	14,1	14	13,6	13,5	13	12,6	12,5	12	12	11,6	11	10,6	10,5	9,6	8,5	6,5												101.522
	300	60	10	1500	250	24,6	24,5	24,5	24,1	24	24	23,6	23,5	23	23	22,6	22,5	22	22	21,6	21	21	20,5	20,1	20	19,5	19	18,6	18	17,5	17	16	15													101.526
	250-300	63	7,5	1500	214	18,1	17,6	17,5	17,5	17,1	17	17	16,6	16,5	16	16	15,6	15,5	15	15	14,6	14,5	14	13,6	13,5	13	12,5	12,1	12	11,5	11,1	10	9	6,5												101.390
	300	76	12,5	1500	220	18,6	18,5	18,1	18,1	18	18	18	18	18	18	17,6	17,6	17,5	17,5	17,5	17,5	17,1	17,1	17	17	17	16,6	16,6	16,5	16,5	16	16	15,6	15	14,5	13,5	12,6	12	11	10	8,6	7,5	6,5	5		101.529
	250-300	90	7,5	1500	201	14,1	14	14	14	13,6	13,6	13,6	13,5	13,5	13,5	13,5	13,5	13,5	13,1	13,1	13	13	13	12,6	12,6	12,5	12,5	12,1	12,1	12	12	11,5	11	10	9	5	7	7								101.525
	300	90	12,5	1500	199	15,1	15	15	14,6	14,6	14,6	14,5	14,5	14,5	14,5	14,5	14,5	14,5	14,5	14,1	14,1	14,1	14	14	14	14	14	13,6	13,6	13,5	13,5	13,5	13	12,5	12	11,6	10,5	10	9	8,6	7,5	6,5	5,5	4,5		101.530

Valores expresados en metros de columna de agua (m.c.a.) según caudal en m³/h.

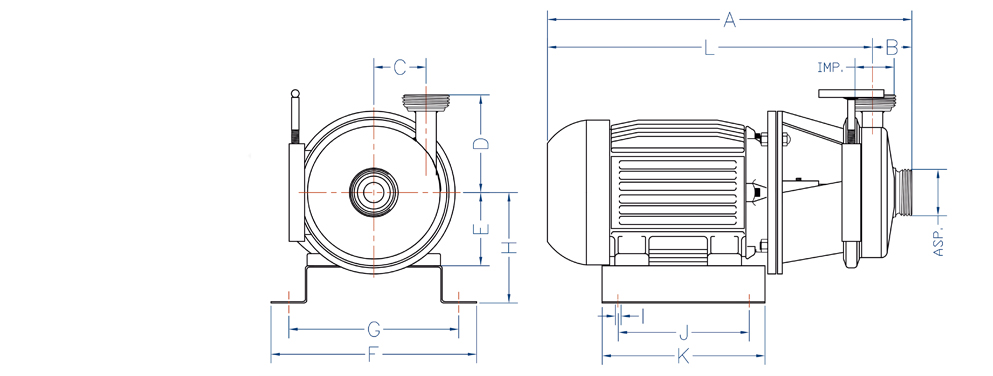

PLANO

DIMENSIONES

MODELO		MOTOR			CONEXION ESTANDAR		MEDIDAS												PESO
CODIGO	TUBO	HP	RPM	CARCASA	ASP	IMP	A	B	C	D	E	F	G	H	I	J	K	L	KG
160	25	0,5	1500	71	1½"	1½"	308	53	67	120	71	230	190	111	7	110	150	361	14
200	25	0,75	1500	80	1½"	1½"	354	58	87	140	80	243	203	120	10	120	160	412	22,5
200	25	1,5	1500	90L	1½"	1½"	398	58	87	140	90	262	222	130	10	142	182	456	27,5
160	33	0,5	1500	71	1½"	1½"	316	45	64	120	71	230	190	111	7	110	150	361	14
160-200	33	1	1500	80	1½"	1½"	355	45	64	120	80	243	203	120	10	120	160	400	20
200	33	1	1500	80	1½"	1½"	350	62	84	140	80	243	203	120	10	120	160	412	23,5
200	33	1,5	1500	90S	2"	2"	369	62	84	140	90	262	222	130	10	142	182	431	27,5
200	33	2	1500	90L	1½"	1½"	394	62	84	140	90	262	222	130	10	142	182	456	30
160	38	0,5	1500	71	2"	1½"	308	53	61	120	71	230	190	111	7	110	150	361	14
200	38	0,75	1500	80	1½"	1½"	350	62	81	140	80	243	203	120	10	120	160	412	22,5
200	38	1	1500	80	2"	1½"	350	62	81	140	80	243	203	120	10	120	160	412	23,5
200	38	1,5	1500	90S	2"	1½"	369	62	81	140	90	262	222	130	10	142	182	431	27,5
200	38	2	1500	90L	3"	2"	394	65	81	140	90	262	222	130	10	142	182	459	30
250	38	3	1500	100L	2"	1½"	444	70	99	140	100	270	230	140	12	190	230	514	40
250	38	5,5	1500	112M	2"	1½"	467	66	99	140	112	320	280	162	12	190	230	533	50
300	38	12,5	1500	160M	2"	1½"	708	58	137	200	160	420	380	205	14	360	400	766	—
200	50	2	1500	90L	3"	2"	398	61	75	140	90	262	222	130	10	142	182	459	30
250	50	4	1500	100L	3"	2"	444	73	93	140	100	270	230	140	12	190	230	517	47
250	50	5,5	1500	112M	3"	2"	463	73	93	140	112	320	280	162	12	190	230	536	50
250-300	50	7,5	1500	132S	3"	2"	578	73	93	160	132	338	298	176	14	180	220	647	65
300	50	10	1500	132M	3"	2"	629	61	131	200	132	338	298	176	14	180	220	690	—
250	60	5,5	1500	112M	3"	2½"	467	69	88	140	112	320	280	162	12	190	230	536	50
300	60	10	1500	132M	3"	2½"	629	61	126	200	132	338	298	176	14	180	220	690	—
250-300	63	7,5	1500	132S	3"	2½"	574	73	86	160	132	338	298	176	14	180	220	647	65
300	76	12,5	1500	160M	4"	3"	708	67	118	200	160	420	380	205	14	360	400	775	—

Medidas en mm. Peso en kg.
